Actualizado el 18 de octubre de 2022, por Luis Benites.

El gráfico de Bland-Altman (también llamado gráfico de diferencia de medias de Tukey, gráficos RA y MA, y varios otros nombres específicos de campo) es un gráfico de dispersión XY que compara el desacuerdo, o las diferencias, entre dos mediciones cuantitativas . Es similar a la correlación , excepto que la correlación mide la relación entre dos variables, mientras que la gráfica de Bland-Altman mide las diferencias de medias junto con los límites de concordancia . Estos límites se calculan utilizando la media y la desviación estándar de las diferencias entre las dos mediciones.

El diagrama de Bland-Altman no es una medida de si las diferencias entre dos mediciones son aceptables o no. El nivel de «aceptabilidad» se basa en circunstancias individuales, como consideraciones biológicas, necesidad clínica o comprensión de cómo funciona un proceso en particular (Giavarina, 2015).

Ejemplo de gráfico de Bland-Altman

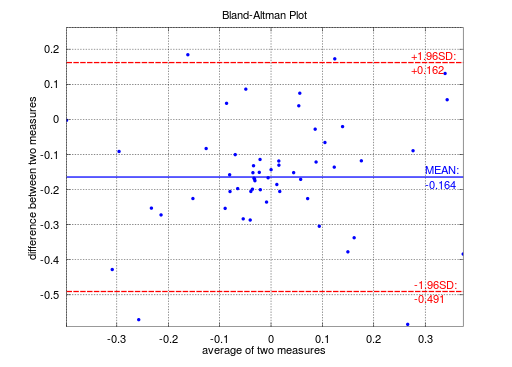

Diagrama de Bland-Altman

Un gráfico de Bland-Altman con intervalos de confianza del 95 % en los límites de concordancia (LOA).

En la trama anterior:

  • Eje Y: la diferencia entre dos mediciones pareadas (AB). Por ejemplo, este gráfico podría representar 54 muestras biológicas diferentes medidas con dos dispositivos/procedimientos diferentes («A» y «B»): cada muestra está representada por un solo punto azul.
  • Línea azul: la diferencia media . Para esta gráfica, la diferencia de medias es -0,164; esto le dice que el procedimiento de medición B, en promedio , difirió del procedimiento A en -0.164.
  • Línea roja: ±1,96 desviaciones estándar de la diferencia media. Bland & Altman recomendó que el 95 % de los puntos de datos deben estar dentro de 2 desviaciones estándar de la diferencia media. Este nivel de confianza del 95 % se asocia comúnmente con puntuaciones z de ± 1,96, que se muestran en este gráfico en particular.
  • Eje X : media de las dos medidas ((A+B)/2).

Referencias

Bland JM, Altman DG (1986) Método estadístico para evaluar la concordancia entre dos métodos de medición clínica. The Lancet i: 307-310. Pub Med .
Bland JM, Altman DG (1999) Acuerdo de medición en estudios de comparación de métodos. Métodos estadísticos en la investigación médica 8:135-160. Pub Med .
Giavarina, D. Biochem Med (Zagreb). 2015 junio; 25(2): 141–151. Comprender el análisis de Bland Altman.
Publicado en línea el 5 de junio de 2015. doi: 10.11613/BM.2015.015. IDPM: PMC4470095
